加工定制：是	品牌：北泽阀门	型号：HH49X
材质：铸钢	连接形式：法兰	种类：NRVG静音式
结构形式：蝶式	公称通径：DN150-1200mm	适用介质：水
形态：蝶式	压力环境：常压	标准：国标
流动方向：单向	驱动方式：蒸汽	工作温度：常温
类型(通道位置)：直通式	规格：DN150-1200

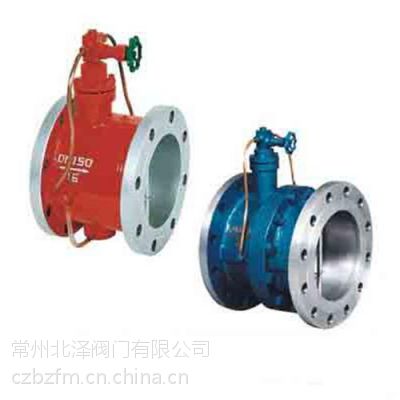

HH49X微阻缓闭消声止回阀概述:
　　 HH48X，HH49X微阻缓闭消声止回阀主要用于净水、源水、污水、海水等介质的供、排水管道上，安装在水泵出品处，用以截断介质的回流消除原子能坏性的水锤，保护和道、水泵的安全运行。其主要特点：1、体形小、重量轻、结构长度只有旋启式止回阀的三分之一左右。2、缓闭系统性能优良，不受管道中介质的影响，阀瓣先速关后缓闭，可防止破环性水锤。3、橡胶软密封，封闭性能好，耐磨损，使用寿命长。4、橡胶缓冲，启闭平稳，无震动，无噪音。5、比老式止回阀流阻小，有明显的节能效果。

微阻缓闭消声止回阀性能规范：

型　号		HH49X-10	HH49X-16
公称压力		PN1.0MPa	PN1.6MPa
公称通径		DN150～800mm	DN150～800mm
密封试验压力		1.1MPa	1.76MPa
壳体试验压力		1.5MPa	2.4MPa
主要零件材料	阀　　体	灰铸铁或球墨铸铁	灰铸铁或球墨铸铁
	阀　　瓣	铝青铜	铝青铜
	阀　　杆	不锈钢	不锈钢
	弹　　簧	不锈钢	不锈钢
	阀座密封面	橡胶	橡胶

微阻缓闭消声止回阀主要外形尺寸：

公称通径DN		尺　　　　　　　寸　　　　　(mm)
mm	in	D	D1	D2	H	H1	L	Z-фd	螺栓
150	6	280	240	210	228	172	210	8-ф23	8-M20
200	8	335	295	265	270	210	230	8-ф23	8-M20
250	10	390	350	320	305	240	250	12-ф23	12-M20
300	12	440	400	368	367	264	270	12-ф23	12-M20
350	14	500	460	428	422	294	290	16-ф23	16-M20
400	16	565	515	482	462	324	310	16-ф23	16-M22
450	18	615	565	532	497	351	330	20-ф25	20-M22
500	20	670	620	585	532	379	350	20-ф25	20-M22
600	24	780	725	685	607	434	390	20-ф30	20-M27
700	28	895	840	800	702	491	430	24-ф30	24-M27
800	32	1010	950	905	792	549	470	24-ф34	24-M30
