| 加工定制：是 | 品牌：北泽阀门 | 型号：H74H/W |
| 材质：不锈钢 | 连接形式：对夹 | 种类：NRVG静音式 |
| 结构形式：旋启式 | 公称通径：DN40-400mm | 适用介质：水 |
| 形态：旋转式 | 压力环境：常压 | 标准：国标 |
| 流动方向：单向 | 驱动方式：蒸汽 | 工作温度：常温 |
| 类型(通道位置)：直角式 |
H74H对夹圆型止回阀是一种超薄形止回阀，它具有结构简单，外形美观、重量轻，安装方便等优点。该阀主要适用于给水系统、石油、化工、冶金等工业部门对有安装空间限制的场所最为适用。

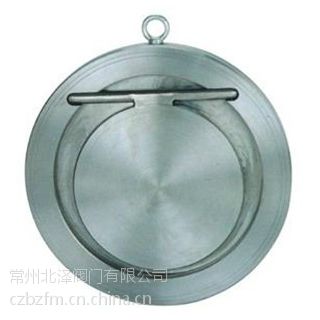

H74H/W单瓣旋启式薄型对夹止回阀产品用途及特点
此止回阀H74，单瓣旋启式对夹止回阀，结构简单止回动作快，密封性能好，安装方便，不受空间位置限制，体积小，维修方便。它的运用范围广泛：凡水，油品，蒸汽，酸碱性液体均可使用，实现自动止回。
H74H/W单瓣旋启式薄型对夹止回阀主要零件材料
型号 | 阀体 | 阀瓣 | 阀轴 | 弹簧 |
H74W-16C | 碳钢 | CF8 | 2Cr13 | CF8 |
H74W-16P | CF8 | CF8 | CF8 | CF8 |
H74W-16R | CF8M | CF8M | CF8M | CF8M |
H74H/W单瓣旋启式薄型对夹止回阀产品外形尺寸及重量
公称 | PN10.PN16 | PN25 | PN40 | ||||||||||||||||||
A | B | C | D | E | L | G | A | B | C | D | E | L | G | A | B | C | D | E | L | G | |
40 | 94 | 16 | 22 | 81.4 | 25 | 195 | 0 | 等同 PN10 | 等同 PN10 | ||||||||||||
50 | 109 | 16 | 32 | 94 | 33.6 | 208 | 1 | ||||||||||||||
65 | 129 | 17 | 40 | 111 | 46 | 230 | 2 | ||||||||||||||
80 | 144 | 17 | 54 | 123 | 56.5 | 245 | 3 | ||||||||||||||
100 | 164 | 18 | 70 | 147 | 71.4 | 265 | 3 | 168 | 18 | 70 | 149 | 71.4 | 269 | 3 | 等同 PN25 | ||||||
125 | 195 | 18 | 92 | 171 | 87.3 | 297 | 5 | 194 | 18 | 92 | 171 | 87.3 | 296 | 5 | |||||||
150 | 220 | 20 | 112 | 200 | 106.6 | 321 | 5 | 224 | 20 | 112 | 202 | 106.6 | 325 | 5 | |||||||
200 | 275 | 22 | 154 | 256 | 148.2 | 376 | 5 | 284 | 22 | 154 | 265 | 148.2 | 385 | 5 | 291 | 22 | 154 | 268 | 148.2 | 392 | 5 |
250 | 331 | 26 | 192 | 302 | 185.2 | 436 | 6 | 342 | 26 | 192 | 307 | 185.2 | 447 | 6 | 353 | 26 | 192 | 312 | 185.2 | 458 | 6 |
300 | 380 | 32 | 227 | 352 | 216.3 | 484 | 10 | 401 | 32 | 227 | 360 | 216.3 | 499 | 10 | 418 | 32 | 227 | 368 | 216.3 | 516 | 10 |
350 | 446 | 38 | 266 | 408 | 254 | 548 | 12 | 458 | 38 | 266 | 412 | 254 | 560 | 12 | 475 | 38 | 266 | 422 | 254 | 577 | 12 |
400 | 498 | 44 | 310 | 460 | 294.4 | 603 | 14 | 515 | 44 | 310 | 463 | 294.4 | 620 | 14 | 547 | 44 | 310 | 484 | 294.4 | 652 | 14 |
