加工定制：是	品牌：北泽阀门	型号：JLH
材质：铸钢	连接形式：法兰	种类：DDCV双瓣式
结构形式：升降式	公称通径：DN50-350mm	适用介质：水
形态：柱塞式	压力环境：常压	标准：国标
流动方向：单向	驱动方式：蒸汽	工作温度：常温
类型(通道位置)：直动式

主要外形安装尺寸：

公称通径	安装方式	阀长L(mm)	管螺及法兰直径D	开启高度H(mm)	螺栓孔中心距D1	螺栓孔数直径N-d	重得kg
50	法兰连接	230	160	210	125	4-18	16
65		290	180	250	145	4-18	24
80		310	195	290	160	8-18	35
100		350	215	320	180	8-18	50
125		400	245	380	210	8-18	72
150		480	280	420	240	8-18	98
200		533	335	500	295	12-23	150
250		622	405	580	355	12-25	230
300		698	460	730	410	12-25	390
350		787	520	830	470	16-25	500

产品简介：

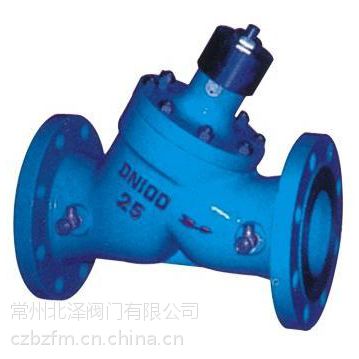

JLH三合一多功能止回阀它包括阀体内设阀座、阀杆、弹簧、阀瓣、导套等零件组成。此阀具有截至、止回、节流三种功能。主要用于水泵出口或其它防止液体倒流的管道，可***防止普通止回阀液体倒流时产生的水锤冲击和噪音，是止回阀的更新换代产品。安装了加速关闭弹簧，利用快关原理防止水锤的产生，防止介质倒流，达到静音关闭；装有开度指示器，通过调节开度，可以调节水泵的输出量；关闭阀杆，可起到截止阀的作用。

工作原理：

JLH三合一多功能止回阀用一个阀门，可以圆满地完成三种功能：无水锤止回阀、截止阀、平衡阀。泵停止运转时，弹簧力先合上阀瓣，因而防止水锤。通过调节开度，可以调节泵的输出量。装有指示器，可以用眼睛确认阀门的开启度。密封垫用丁腈橡胶制作，因而根本不会泄漏，可以吸收冲力。弹簧是用不锈钢制作，因而具有很强的耐蚀性。可节约水量的设备材料和费用，缩小安装空间。由于形状和结构高等成流线型，因而压降很小。由于起到旁道作用，所以其有回收出口侧管道内水的功能，而且在进口侧出现真空时，补充引水。水平管道，垂直管道上均可安装。

产品特点：

1、用一个阀门 , 可以圆满地完成三种功能：无水锤止回阀、截止阀、平衡阀。

2、泵停止运转时，弹簧力先合上阀瓣，因而防止水锤。

3、通过调节开度，可以调节泵的输出量。

4、装有指示器，可以用眼睛确认阀门的开启度。

5、密封垫用丁腈橡胶制作，因而根本不会泄漏，可以吸收冲力。

6、弹簧是用不锈钢制作，因而具有很强的耐蚀性。

7、可节约水量的设备材料和费用，缩小安装空间。

8、由于形状和结构高等成流线型，因而压降很小。

9、由于起到旁道作用，所以其有回收出口侧管道内水的功能，而且在进口侧出现真空时，补充引水。

10、水平管道，垂直管道上均可安装。

主要技术参数：

性能		ATO-2001	ATO-2002
适合介质		水油
适用压力		10kg/cm?	20kg/cm?
适合温度		80?C
允许泄漏量		0
规格		DN50-DN800
连接方式		法兰标准10kg/cm?	法兰标准20kg/cm?
材质	阀体盖	铸铁	铸钢
	阀座	铸钢
	密封垫	丁腈橡胶
	阀辨	铸钢	铸钢
	弹簧	不锈钢

主要外形安装尺寸：

公称通径	安装方式	阀长L(mm)	管螺及法兰直径D	开启高度H(mm)	螺栓孔中心距D1	螺栓孔数直径N-d	重得kg
50	法兰连接	230	160	210	125	4-18	16
65		290	180	250	145	4-18	24
80		310	195	290	160	8-18	35
100		350	215	320	180	8-18	50
125		400	245	380	210	8-18	72
150		480	280	420	240	8-18	98
200		533	335	500	295	12-23	150
250		622	405	580	355	12-25	230
300		698	460	730	410	12-25	390
350		787	520	830	470	16-25	500
