| 品牌：北泽阀门|精工阀门 | 型号：QF41F46-10C | 材质：衬氟 |
| 连接形式：法兰 | 结构形式：浮动球球阀 | 公称通径：25/50-100/200mm |
| 适用介质：各种高腐蚀化学介质 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 流动方向：单向 | 驱动方式：手动 |
| 零部件及配件：阀杆 | 用途：放料 | 类型(通道位置)：直通式 |
| 作用对象：锅炉 | 规格：25/50-100/200 |

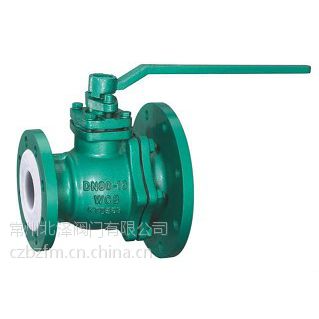

一、放料衬氟球阀FQ41F46-10C概述：本阀广泛应用于石油、化工、制药等行业中，可使用在强酸强碱等介质中，一般安装在反应釜底部。使用压力：0-2.5Mpa;使用温度：-29~180℃。
二、相关试验参数：
产品型号 | 强度试验压力 | 密封试验压力 | 衬里材料 | 工作介质 |
FQ41F46-10C/FQ41F4-10C | 1.5MPa | 1.1MPa | F4或F46 | 硫酸、盐酸等强酸强碱介质 |
FQ41F46-16C/FQ41F4-16C | 2.4MPa | 1.76MPa | F4或F46 |
三、相关连接尺寸：
DN | FQ41F-10C/FQ41F-10P主要尺寸 | 参考值 | |||||||
L | D | D1 | D2 | Z-d | f | b | Do | H | |
25/50 | 150 | 114/140 | 85/110 | 65/90 | 4-14/4-14 | 3/3 | 17/17 | 180 | 105 |
32/65 | 165 | 140/160 | 100/130 | 78/110 | 4-14/4-18 | 3/3 | 17/19 | 180 | 120 |
40/65 | 180 | 150/160 | 110/130 | 85/110 | 4-14/4-18 | 3/3 | 17/19 | 225 | 140 |
40/80 | 180 | 150/190 | 110/150 | 85/125 | 4-18/4-18 | 3/3 | 19/19 | 225 | 140 |
50/80 | 190 | 165/190 | 125/150 | 100/125 | 4-18/4-18 | 3/3 | 19/21 | 225 | 150 |
50/100 | 190 | 165/210 | 125/170 | 100/145 | 4-18/4-18 | 3/3 | 19/21 | 225 | 150 |
65/100 | 220 | 185/210 | 145/170 | 120/145 | 4-18/4-18 | 3/3 | 19/21 | 360 | 160 |
65/125 | 220 | 185/240 | 145/200 | 120/175 | 4-18/4-18 | 3/4 | 20/21 | 360 | 160 |
80/125 | 250 | 200/240 | 160/200 | 135/175 | 8-18/8-18 | 3/4 | 20/21 | 420 | 215 |
80/150 | 250 | 200/265 | 160/225 | 135/200 | 8-18/8-18 | 3/4 | 21/22 | 420 | 215 |
100/150 | 280 | 220/265 | 180/225 | 155/200 | 8-18/8-18 | 3/4 | 22/23 | 420 | 240 |
100/200 | 280 | 220/320 | 180/280 | 155/255 | 8-18/8-18 | 3/4 | 23/24 | 420 | 240 |
